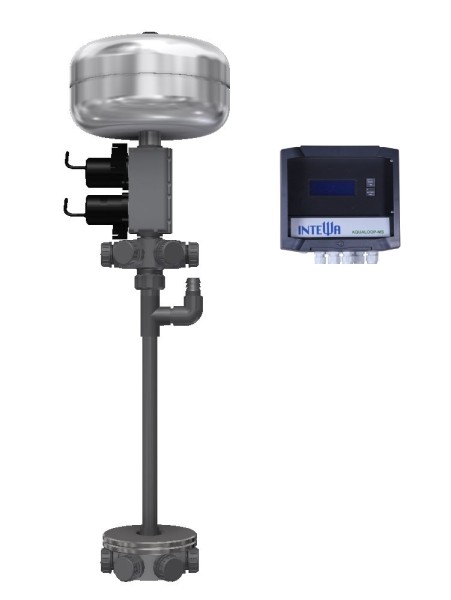

Die AQUALOOP Membranstation kann mit bis zu 6 Membrankartuschen bestückt werden. Sie wird senkrecht in das zu reinigende Wasser gesetzt und am Permeatschlauch fixiert. Je nach Anzahl der installierten Membranen wird die Membranstation mit Gewichten ausgerüstet, damit Sie auch bei Zuschalten des Gebläses nicht auftreibt. Die eingebaute Pumpe saugt das Wasser gleichmäßig, infolge der symmetrischen Anordnung der Absaugung, durch die Membranen und fördert es durch den Permeatschlauch in den Klarwasserbehälter. Die Länge des Permeatschlauches (siehe Zubehör Horizon ½"" Schlauch) wird bis zu einer maximalen Höhe von 3m an die Tankgeometrie angepasst. Um dauerhaft einen hohen Durchfluss und eine lange Lebensdauer der Membran zu garantieren, wird sie regelmäßig automatisch gereinigt. Hierzu wird die Membran mit einer eingebauten Pumpe in regelmäßigen Zeitabständen zurück gespült. Das erforderliche Rückspülvolumen nimmt sich die Anlage aus dem Rückspülbehälter, der sich oberhalb der Pumpe befindet. Zudem wird die Membran regelmäßig mit Luft durchströmt, um die Fasern von Ablagerungen zu befreien. Hierzu verfügt die Membranstation über einen Schlauchanschluss, an den ein Gebläse angeschlossen wird. Die Luft wird über einen Anschlussverteiler mit symmetrischen Anschlüssen gleichmäßig auf die angeschlossenen Membranen verteilt. Bei größeren Wasseraufbereitungsanlagen werden mehrere AQUALOOP Membranstationen parallel geschaltet.
Steuerung
Zu jeder Membranstation gehört eine Steuerung. Diese steuert vollautomatisch die AQUALOOP Wasseraufbereitungsanlage. Von einem beleuchteten LCD Display können bequem die Betriebszustände abgelesen werden.
| Abmessung (Ø x H): | max. Ø 504 mm x 833 mm (bei max. Bestückung) |
| Gewicht o. Membranen: | 3.5 kg |
| Permeat-Verteileranschlüsse: | 6 x 1"" / 1 ½ |
| Belüftung-Verteileranschlüsse: | 6 x 1"" / 1 ½ |
| Zentraler Gebläseanschluss: | Tülle Ø 25 mm |
| Klarwasseranschluss: | ¾ AG |
| Leistungsaufnahme Saug-/ Rückspülpumpe: | max. 60 W |
| Max. Druckleitungslänge-/höhe: | max. 10 m/ 2 m |
| Pumpenkabel: | 2 x 0.75 mm² x Ø 6 mm, 3 m |
| Schutzart Pumpen: | IP68 |
Steuerung
| Einbaumaße Steuerung (H x B x T) | 197 mm x 199 mm x 110 mm |
| Einbaumaße inkl. Schaltnetzteil: | 197 mm x 300 mm x 110 mm |
| Gewicht inkl. Schaltnetzteil: | 2.5 kg |
| Netzanschluss Zentralsteuerung: | 110 - 230 V AC / 50-60 Hz |
| Schaltnetzteil Eingang: | 110 - 230 V AC / 50-60 Hz |
| Schaltnetzteil Ausgang: | 24 V DC, 5.6 A |
| Leistungsausgänge 230 V AC: | max. 1,2 kW |
| - AL-Gebläse | 30 -120 W (abh. von Membranzahl) |
| - AL-Schlammpumpe | 280 VA |
| Leistungsausgänge 24 VDC: | max. 9 A |
| - AL-Saugpumpe | 30 - 120 W (abh. von Membranzahl) |
| - AL-Rückstauspülpumpe | 120 W |
| - AL-Gebläse: | max. 30 W (optional) |
| Signaleingang potentialfrei: | |
| - Bioreaktor MIN | Schwimmschalter Schließer |
| - Klarwassertank MIN | Schwimmschalter Schließer |
| - Klarwassertank MAX | Schwimmschalter Schließer |
| Signalausgang potentialfrei: | |
| - Klarwassertank MAX OUT | Schließer |
| Signaleingang analog | |
| - Drucksensor Membranstation: | 3-Leiter Anschluss, 4-20 mA |
| - Drucksensor Gebläse | 3-Leiter Anschluss, 4-20 mA |
| Schnittstellen | RS232, (auf Anfrage) |
| Monitoring: | GSM, GPRS, Internet (ab 06.2013) |
| Programmieranschluss: | 6 pol., RM 2.53 |
| Schutzart: | IP54 |
| Schwimmerschalter | 2 Stück (BRmin, KWmax) |
| - Funktion | Schließer |
| - Kabellänge x Querschnitt | 15 m x Ø8 mm, (2 x 0.75 mm²) |
| - Schutzart | IP68 |
| Kartonverpackung (H x B x T): | 60 cm x 40 cm x 26.5 cm |
| Volumen: | 0.0636 m³ |
| EU-Paletten (H x B x T) mit 28 Stk.: | 2.07 m x 0.8 m x 1.20 m |
| EU-Paletten Gewicht / Volumen: | 211 kg / 1.88 m³ |
| 1. Rückspülbehälter | 7. Auftriebs-Kontergewicht |
| 2. AL-Rückspülpumpe | 8. Verteileranschluss Membranbelüftung |
| 3. AL-Saugpumpe | 9. Schaltnetzteil |
| 4. Verteileranschluss Permeat | 10. Halterung |
| 5. zentraler Gebläseanschluss | 11. Steuerung |
| 6. AL Membran |
